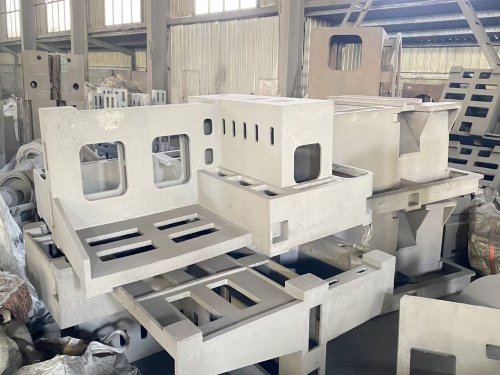

山东机床铸件5

机床铸件是机床制造中的大型金属结构件，主要包括床身、立柱、横梁、滑台等核心部件，其材质多采用较高强度灰铸铁 HT250-300，具有韧性好、性能好等特性，

按照 JB/T3997 等标准制造，生产过程普遍采用树脂砂型与消失模铸造工艺，可实现尺寸精度好、表面光滑的铸件，

并通过两次人工时效处理取消内应力以保持结构稳定，其应用涵盖数控机床、汽车发动机部件、航空航天设备及能源装备等行业 。

在行业发展中，已有企业实现重达 168 吨、长 26.8 米的超重型机床灰铁横梁的一体化铸造，部分企业规划产能可支持单件重达 200 吨的细致机床铸件生产 。

材质特性与性能优势

1. 核心材质牌号：机床铸件主要采用优良较高强度灰铸铁，常见牌号为HT250 至 HT300，部分大型或高刚性需求部件会使用 HT200 至 HT300 区间材质 。

   - 物理性能：灰口铸铁含碳量高，接近共晶成分，熔点较低且流动性良好，收缩率小，适宜铸造结构复杂或薄壁铸件 。

   - 功能特性：材质中的石墨结构有利于润滑及贮油，赋予铸件优异的性能；同时石墨的存在使得灰口铸铁的消震性优于钢，能效果优良吸收机床运行时的振动，保护加工精度 。

2. 力学性能要求：材质需具备高抗拉强度和抗弯强度，以承受切削力和冲击负荷 。

   - 硬度与强度关系：灰铸铁的硬度和抗拉强度之间存在经验对应关系，相对硬度值主要由原材料、熔化工艺及冷却速度确定 。

   - 稳定性：通过合理的化学成分配比，提升珠光体体积分数，可进一步增强铸件的刚性和尺寸稳定性 。

主流铸造工艺与流程

1. 造型工艺选择：生产普遍采用树脂砂型与消失模铸造工艺，以满足精度适宜和复杂结构需求 。

   - 树脂砂铸造：砂型刚度好，浇注初期强度好，可利用铸铁凝固过程的石墨化膨胀取消缩孔缺陷，实现少冒口或无冒口铸造，表面质量接近细致铸造 。

   - 消失模铸造：适用于单件或小批量大型模具，省去木型费用，操作便捷，加工余量小，尺寸精度好，但需注意球墨铸铁件中可能产生的夹灰现象 。

2. 热处理与时效：为取消内应力并保持结构稳定，铸件需经过严格的热处理 。

   - 人工时效：通常进行整体加热至 600 度 -700 度的人工退火，并进行自然时效 2-3 年，使精度稳定、性能能提升 。

   - 工序流程：完整工艺包括制模、造型、熔炼、浇注、清砂、退火、粗加工、二次退火、精加工及刮研等十多道工序，制作工期通常在 40-45 天左右 。

行业标准与市场动态

1. 技术标准体系：我国机床铸件生产与验收主要参考《JB/T 3997-2011 金属切削机床灰铸铁件 技术条件》及《GB9439-88 灰铸铁件》等标准 。

   - 标准修订：中国铸造协会正组织制定和修订《优良金属切削机床用灰铸铁件》等团体标准，重要增加对弹性模量、残余应力等关键性能指标的规范，以满足优良数控机床需求 。

2. 产业进展与分布：行业正向优良化、智能化、绿色化方向发展，形成多个产业集群 。

   - 产能突破：2026 年 1 月，国内成功铸造重达 168 吨的超重型机床一体化灰铁横梁；云南太标数控机床公司等项目规划达产后可生产单件重达 200 吨的铸件 。
