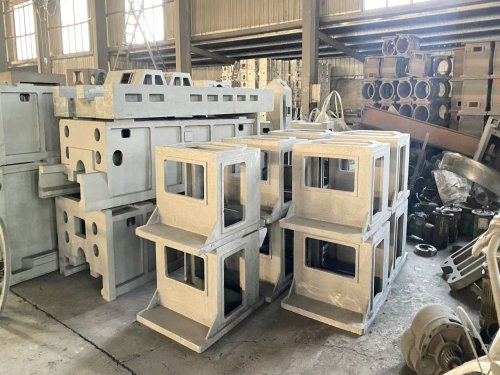

山东灰铁机头铸件

“灰铁机头铸件”通常指由灰铸铁（Gray Cast Iron）制成的压缩机、发动机或其他机械设备中的机头类铸件，如空压机机头、发动机缸体等。

其“工作原理”并非指主动运作机制，而是指在服役过程中如何依靠材料特性实现功能，并结合铸造工艺保护性能。

灰铁机头铸件的核心工作原理

- 结构支撑与密封功能：作为机头主体，承担内部高压气体或液体的密封与承压作用，需具备良好气密性、抗压强度和尺寸稳定性。

- 减震与降噪：利用灰铸铁中片状石墨的自润滑和阻尼特性，吸收机械振动，降低运行噪音。

- 性能保护：灰铸铁基体（尤其是珠光体基体）具有较较高硬度，配合石墨润滑，可减少摩擦副（如活塞、轴承）磨损。

- 热稳定性：在温度波动下保持结构完整，避免因热应力导致变形或开裂。

实现上述功能的关键工艺与材料因素

1. 石墨形态控制

   - 石墨呈片状分布，是灰铸铁高减震性和良好切削性的来源。

   - 石墨量、长度及分布影响弹性模量与强度；例如，石墨百分数每增加1%，抗压强度约下降7.5×10⁵ Pa。

2. 合金成分调控

   - 碳（C）3.0–3.6%、硅（Si）1.8–2.8%：推进石墨化，防止白口组织。

   - 锰（Mn）0.5–1.0%：中和硫的无益作用，细化珠光体，提较高强度。

   - 控制磷（P）<0.15%，避免冷脆；硫（S）<0.15%，防止热脆。

3. 铸造工艺保护

   - 采用砂型铸造，合理设置冒口与冷铁，控制凝固顺序，减少缩孔、缩松。

   - 通过水压或气压试验验证铸件气密性，确认无渗漏。

4. 组织均匀性要求

   - 共晶团数控制在600–1000个/cm²（对应抗拉强度≥300 MPa），以保护力学性能一致性。

   - 避免比重偏析（如铜下沉导致局部硬度过高）。

典型应用场景

- 空压机机头：承受往复压缩应力，需高耐磨(以实际报告为主)与减震性。

- 发动机缸体：部分低速、低负荷机型仍采用灰铸铁，兼顾成本与NVH（噪声、振动、声振粗糙度）性能。

- 机床床身、阀体、刹车鼓等结构件。
